Обзор механизма Breguet Cal. 549
Андрей Бабанин
Модель Horloger de la marine сделана в классическом для Breguet стиле. Круглый корпус со знаменитой насечкой Coin edge выполнен из белого золота. Красивый золотой циферблат, вначале гильошированный, а затем посеребренный. Стрелки "Яблоко" Бреге. На циферблате лишь название, порядковый номер модели, да надпись Swiss guilloche main. На задней крышке указано название коллекции, выбита проба, название и automatique - автоподзавод. Да, в лаконичности марке не откажешь. Это вам не Rolex, в котором одна надпись занимает несколько строчек: ROLEX oyster perpetual superlative chronometer oficially certified cosmograph Daytona. На механизме тоже немого информации. На секторе автоподзавода лишь название, да проба. На платине лишь номер калибра. Постойте! Не 549, а очень хорошо знакомый нам 889/2 от LeCoultre. Нет сведений о регулировках, но мы знаем, что это ничего не значит. Конечно же баланс отрегулирован. В базовом калибре от LeCoultre сектор автоподзавода не золотой. Даже Vacheron Constantin или Audemars Piguet на секторе золотым делают только груз. У Breguet весь сектор золотой, кроме заклепок. Поверхность сектора красиво гравирована. На мостах - Женевские полоски. Вообще Лекультровский механизм в исполнении от Бреге выглядит очень неплохо.

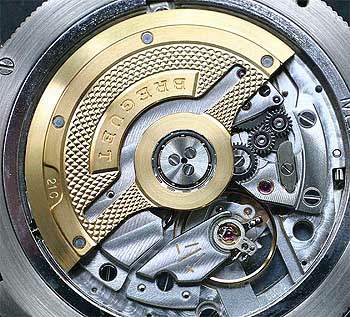

Рис.2 Из всех надписей лишь Breguet и 889/2
Механизм 889/2 появился в 1989 году, он был основан на калибре 889, появившемся еще в 1975 году. 889/2 имеет диаметр 25.7 мм, высоту 3.25 мм, 36 камней, запас хода 38 часов и частоту 28800 полуколебаний в час. Механизм оснащен противоударной системой KIF и микрометрическим винтом регулировки точности хода. Баланс имеет останов для синхронизации секундной стрелки с сигналами точного времени.
Рис.3 Снят сектор автоподзавода

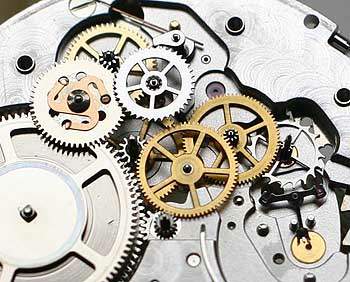

Мною было подробно описано устройство данного механизма в обзоре Ремонт Vacheron Constantin, а также Под циферблатом часов Audemars Piguet, модель Royal Oak. Однако, я все равно привожу фотографию механизма со снятыми мостами. В отличие от предыдущих моделей, в данной модели есть секундная стрелка, а следовательно в кинематической схеме появился секундный триб со специальной пружинкой, не позволяющей трибу свободно двигаться. Механизм также оснащен стандартным календарем, о котором поговорим позже.
Качество деталей достойно похвалы. Головка весьма удобна, на ней по окружности сделана надпись "BREGUET".
Рис.5 На головке присутствует фирменная надпись
Корпус и рант сделаны разборными. Детали подогнаны очень хорошо. Корпус с рантом соединяются посредством 4 винтов через резиновый уплотнитель. Герметичность соединения очень неплохая. Задняя крышка крепится на 6-ти винтах.
Циферблат сделан очень качественно, без видимых изъянов.
Рис. 7 Золотой циферблат гильоширован и покрыт серебром
Под циферблатом механизм традиционно для часов высокого класса обработан в стиле круговое зернение.
Календарь мгновенного действия достаточно интересен, чтобы на нем остановиться поподробнее.
Рис.9 Календарь мгновенного действия
Итак, на рис. 10 колесо со специальной улиткой находится в таком положении, что хвостовик рычага начал касаться выступа улитки (показано стрелкой).
Рис.10 Выступ улитки вступил в зацепление с рычагом перевода числа
На рисунке 11 колесо продолжает вращаться, выступ улитки продолжает двигать хвостовик рычага. Сам рычаг при этом продолжает двигаться поступательно - по касательной к кольцу дат (направление движения показано стрелкой).
На рисунке 12 хвостовик рычага достиг самой вершины выступа улитки (показано синей стрелкой). При этом рычаг переместился максимально вправо. Специальный штырек на рычаге отошел вправо и вверх, заняв место над зубом кольца дат (показано желтой стрелкой).
Рис. 12 Рычаг перевода на самом кончике выступа улитки - календарь готов к мгновенному переключению
В следующее мгновение, когда колесо с улиткой еще немного переместилось, хвостовик рычага соскользнул с выступа улитки (показано направление перемещения синей стрелкой). Движимый пружиной рычаг быстро перемещается влево и вниз. Штырьком он цепляет зуб кольца дат и резко перемещает его на одно деление (новое положение штырька показано желтой стрелкой). Дата переведена (Рис. 13).
Рис. 13 Сразу после переключения календаря
Основанные на очень неплохом калибре часы показали отменные ходовые характеристики. Корпус часов тоже очень порадовал. Браслетные шпильки сделаны в виде винтиков, однако, они фиксируются специальными стопорными винтами, что практически исключает вывинчивание шпильки и как следствие - возможность потери часов. В качестве замечания отмечу лишь, что производитель даже не позаботился удалить название калибра 889/2, в то время как сам использует другое название. Возможную причину такого шага я описал здесь: Ремонт Breguet Cal. 530
